Мембранные газораспределительные модули
Типы мембранных газоразделительных модулей
Основным узлом мембранных модулей являются мембранные элементы (картриджи)
Разберем термины, встречающиеся в газоразделении
Разберем термины, встречающиеся в газоразделении
Мембрана –
это тонкий газоразделительный слой, который разделяет газы за счет различных коэффициентов их газопроницаемости. Мембрана может быть плоской и в виде полого волокна
Мембранный модуль –
это мембрана, сформированная в конструкцию картриджа, который при размещении в специальном корпусе позволяет реализовать газоразделительный процесс.
Исходя из конфигурации мембранного картриджа, существуют мембранные модули на основе плоской, рулонной мембраны и полых волокон
Исходя из конфигурации мембранного картриджа, существуют мембранные модули на основе плоской, рулонной мембраны и полых волокон
Мембранные модули, собранные в единую конструкцию, называются
мембранным газоразделительным блоком
Наша компания сотрудничает с компаниями изготовителями мембранных картриджей, которые положительно зарекомендовали себя на мировом рынке газоразделения
Принцип мембранного газоразделения основан на различной скорости проникания компонентов газовой смеси через селективный слой мембраны за счет перепада парциальных давлений по обе стороны мембраны.
Свойства мембраны таковы, что не нужные компоненты газовой смеси проходят через мембранный газоразделительный слой, а нужные не проходят.
Свойства мембраны таковы, что не нужные компоненты газовой смеси проходят через мембранный газоразделительный слой, а нужные не проходят.
Пермеат
H2O
H2S
CO2
C3+
H2O
H2S
CO2
C3+
Подготовленный газ
(Ретентат)
CH4
(Ретентат)
CH4
Сырьевой газ
Принцип мембранного газоразделения
Мембранная технология используется для разделения различных смесей. При этом не существует универсальных полимеров, а соответственно универсальных мембран, пригодных для эффективного разделения различных смесей. Фирмы-изготовители производят несколько типов мембран, исходя из состава перерабатываемых смесей, целевого назначения и параметров перерабатываемых смесей (давление, расход и температура). Мембрану и технологию изготовления мембранных элементов и модулей каждый производитель разрабатывает свою. Модули одного производителя могут отличаться типом мембраны, составом и толщиной разделяющего слоя, что сказывается на газоразделительные характеристики мембранного модуля целиком.
Особенности конструкции мембранных модулей
Половолоконные модули
По организации в них потоков и разделительного процесса могут быть с внутренней подачей разделяемой смеси (внутрь волокон), и с подачей разделяемой смеси в межволоконное пространство (представлено на рисунке).
У мембраны половолоконного типа разделительный слой находится всегда на внешней поверхности волокна.
У мембраны половолоконного типа разделительный слой находится всегда на внешней поверхности волокна.
Схема движения газовых потоков в половолоконной мембране представлен на рисунке. Разделяемая газовая смесь под давлением подается в межволоконное (надмембранное) пространство и частично проникает внутрь волокон, обогащаясь ненужными компонентами смеси (пермеат). На выходе из надмембранного пространства образуется смесь, обогащенная нужными компонентам (ретентат).
Сырьевой газ
Пермеат
H2O
H2S
CO2
C3+
H2O
H2S
CO2
C3+
Подготовленный газ
(Ретентат)
CH4
(Ретентат)
CH4
H2O
H2S
CO2
C3+
H2S
CO2
C3+
CH4
Рулонные мембранные элементы

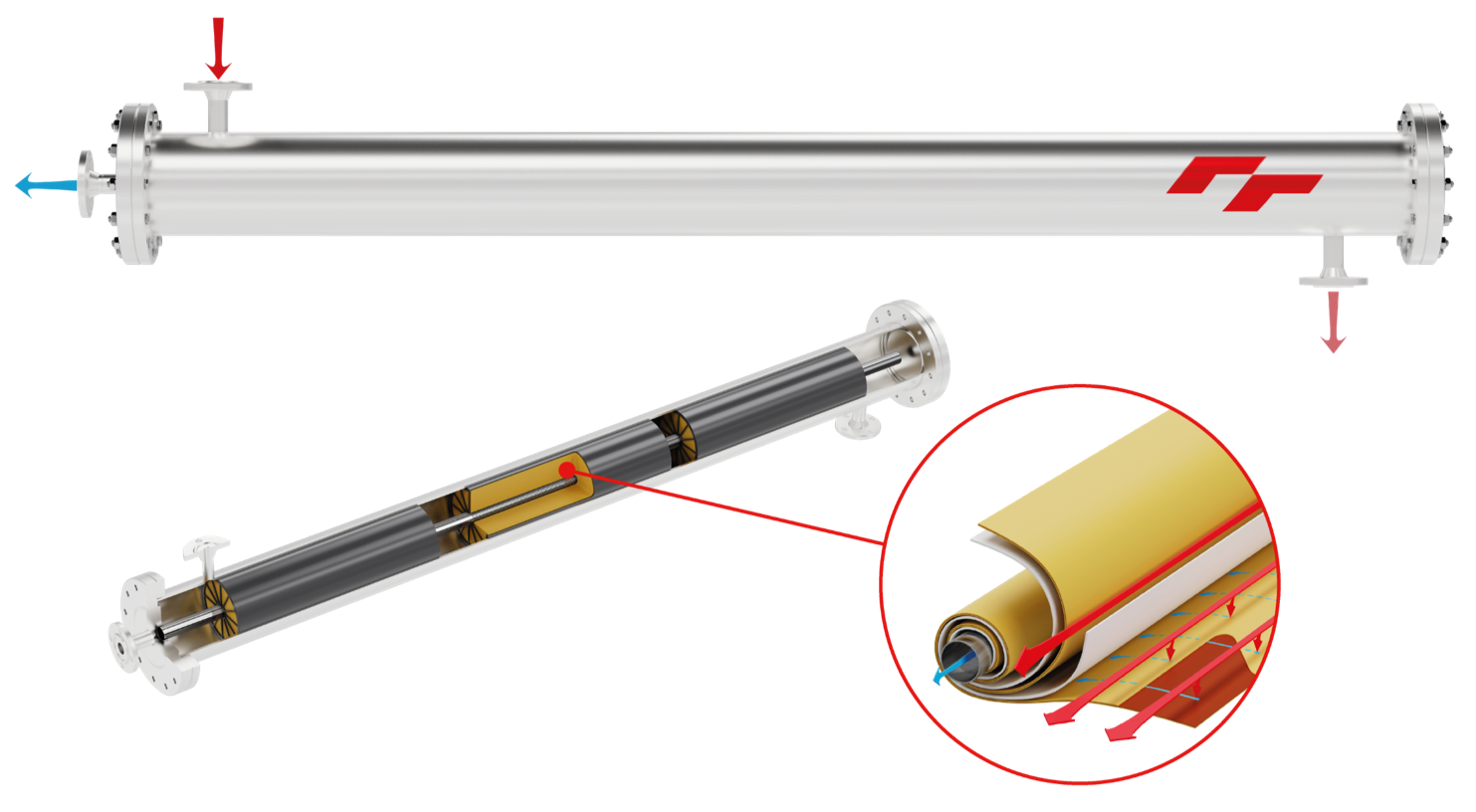

Состоят из двух гибких частей. Основная часть элемента — это газопроницаемая мембрана. Вторая часть является подложкой для мембраны и служит для разделения потоков проникшего газа и перерабатываемой смеси. Мембрана вместе с гибкой подложкой наматывается на перфорированный коллектор, в который поступает проникший через мембрану газ (пермеат). Рулонный элемент помещается в корпус. Конструкция рулонных мембранных элементов позволяет монтировать по несколько мембранных картриджей в один корпус.
Сырьевой газ
Пермеат
H2O
H2S
CO2
C3+
H2O
H2S
CO2
C3+
Подготовленный газ
(Ретентат)
CH4
(Ретентат)
CH4
H2O
H2S
CO2
C3+
H2S
CO2
C3+
CH4
Плоские (конвертные)
Мембранные элементы состоят из пористой подложки, уложенных на нее с двух сторон мембран и загерметизированных по периметру. В центральной части элементов имеются отверстия. Элементы нанизаны на перфорированную трубку с отверстиями и уплотнены. Между мембранными элементами расположены направляющие проставки. Вся конструкция размещена в корпусе с фланцами.
Сырьевой газ
Пермеат
H2O
H2S
CO2
C3+
H2O
H2S
CO2
C3+
Подготовленный газ
(Ретентат)
CH4
(Ретентат)
CH4
CH4
H2O
H2S
CO2
C3+
H2S
CO2
C3+
